Kube-Batch学习笔记

January 9, 2020

1.概述

  kube-batch是k8s下面向高性能计算领域的批调度器。

  k8s原生的调度器会将需要启动的容器,放到一个优先队列(Priority Queue)里面,每次从队列里面取出一个容器,将其调度到一个节点上。

  AI分布式训练需要所有worker都启动后,训练才能够开始进行。但是原生的调度器的调度是以pod为粒度的,对AI任务很不利,使用原生调度器,可能会出现以下问题:

  由此可见,原生调度器对于分布式训练的调度存在问题,影响了资源的利用率。而Kubernetes社区提供了一个批调度器kube-batch, 它能够将一个训练任务的多个worker当做一个整体进行调度,只有当任务所有worker的资源都满足,才会将容器在节点上启动。(要不全部,要不全部不,all or none)

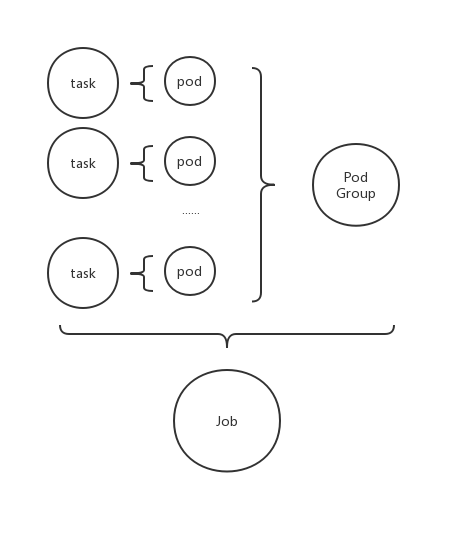

  如图所示,kube-batch定义了job和pod group的概念,一个job对应一个pod group,一个pod group里有一个或者多个pod,分别对应一个或多个task。

  这解决了上述的问题,避免了任务间的资源死锁,提高了资源的利用率。
  kube-batch还提供了队列的机制,同个队列的任务,会依次运行。不同队列直接可以设置优先级,优先级高的队列中的任务会优先得到调度。队列还可以设置权重,权重高的队列分配到的资源会更多。

2.整体框架

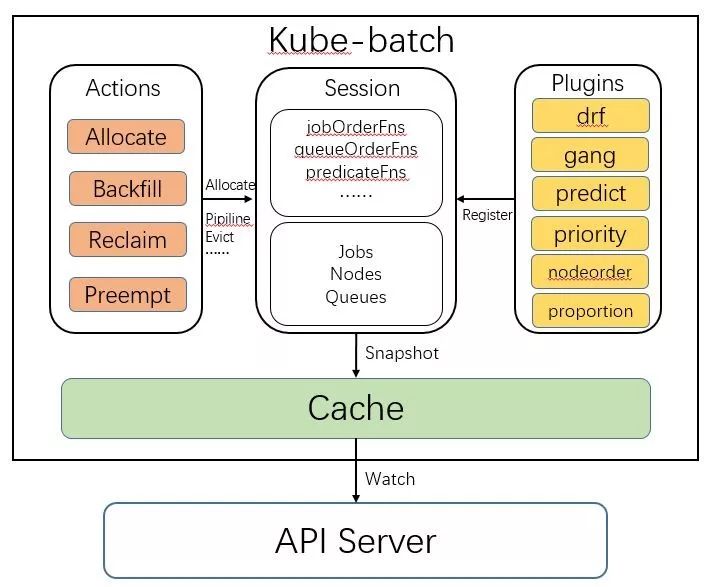

  如图所示,kube-batch中有四个模块,分别是Cache、Session、Plugin和Action。
  其中,Cache负责调用API Server的相关接口,维护整个系统内当前资源的分配状态,供调度器查询和计算。Session是调度器对pod/pod group/queue等进行调度时构建的一个对象,一次会话就是一次调度,调度时会从待调度的pod/queue中选择优先级最高的一个进行调度。
  个人理解:调度时所依据的相关算法/规则/策略就是Plugin,调度产生的结果就是各种Action。

2.1 Cache

  Cache模块封装了对API Server的节点、容器等对象的数据同步逻辑。Kubernetes的数据保存在分布式存储etcd中,所有对数据的查询和操作都通过调用API Server的接口,而非直接操作etcd。在调度时,需要集群中的节点和容器的使用资源和状态等信息。Cache模块通过调用Kubernetes的SDK,通过watch机制监听集群中的节点、容器的状态变化,将信息同步到自己的数据结构中。
  Cache模块还封装了对API server的接口的调用。比如Cache.Bind这个接口,会去调用API Server的Bind接口,将容器绑定到指定的节点上。在kube-batch中只有cache模块需要和API Server交互,其他模块只需要调用Cache模块的接口。

2.2 Session

  Session模块是将其他三个模块串联起来的一个模块。Kube-batch在每个调度周期开始时,都会新建一个Session对象,这个Session的初始化时,会做以下操作:

  1. 调用Cache.Snapshot接口,将Cache中节点、任务和队列的信息拷贝一份副本,之后在这个调度周期中使用这份副本进行调度。因为Cache的数据会不断变化,为了保持同个调度周期中的数据一致性,在一开始就拷贝了一份副本。

  2. 将配置中的各个Plugin初始化,然后调用plugin的OnSessionOpen接口。Plugin在OnSessionOpen中,会初始化自己需要的数据,并将一些回调函数注册到session中。Plugin可以向Session中注册的函数是:

    • jobOrderFns: 决定哪个训练任务优先被处理(调度、回收、抢占)
    • queueOrderFns:决定哪个训练队列优先被处理
    • taskOrderFns:决定任务中哪个容器优先被处理
    • predicateFns: 判断某个节点是否满足容器的基本调度要求。比如容器中指定的节点的标签
    • nodeOrderFns: 当多个节点满足容器的调度要求时,优先选择哪个节点
    • preemptableFns: 决定某个容器是否可以被抢占
    • reclaimableFns :决定某个容器是否可以被回收
    • overusedFns: 决定某个队列使用的资源是否超过限额,是的话不再调度对队列中的任务
    • jobReadyFns:判断某个任务是否已经准备好,可以调用API Server的接口将任务的容器调度到节点
    • jobPipelinedFns : 判断某个任务是否处于Pipelined状态
    • jobValidFns: 判断某个任务是否有效

  Plugin不需要注册上面所有的函数,而是可以根据自己的需要,注册某几个函数。比如Predict plugin就只注册了predicateFns这个函数到Session中。
  而某些plugin的使用与否(包括某些action使用与否)都由配置文件决定:(kube-batch/pkg/scheduler/util.go)

var defaultSchedulerConf = `
actions: "allocate, backfill"
tiers:
- plugins:
  - name: priority
  - name: gang
- plugins:
  - name: drf
  - name: predicates
  - name: proportion
  - name: nodeorder

   可知默认配置使用2种action(allocate和backfill)和6种plugin。(tiers是什么意思暂时不明)
代码可以参考: (kube-batch/pkg/scheduler/framework/framework.go)和 (kube-batch/pkg/scheduler/framework/session.go)

2.3 Plugin

  Plugin模块顾名思义,提供了一种可插拔的方式,向调度提供不同的策略的实现。

  如整体框架中所示,目前有7个Plugin,它们分别是:

  下面对部分plugin进行说明。

2.3.1 drf

  目的是尽量避免集群内某一类资源使用比例偏高,而其他类型资源使用比例却很低的不良状态。在调度时,让具有最低资源占用比例的任务具有高优先级。 代码位于kube-batch/pkg/scheduler/plugins/drf/drf.go,主要关注onSessionOpen函数:

  1. 统计集群中所有node可分配资源总量
  2. 统计Job资源申请,计算资源占比(资源申请/资源总量)
  3. 注册Job排序函数,根据资源占比进行排序,主要资源占比越低job优先级越高
  4. 注册事件处理函数,包括分配函数以及驱逐函数,函数实现比较简单,就是当task发生变化时,增加(分配)/减少(驱逐)Job资源申请总量,并且更新资源占比。

  drf注册2个function,分别是:

2.3.2 gang

  gang需要实现的策略是只有当job中的全部pod,或者用户指定的某几个pod都分配到资源后,才真正将pod调度到node上。(即先从逻辑上分配资源给pod,等满足条件后才真正进行调度。)
  gang注册3个function,分别是:

2.3.3 predicates

  predicates注册预测函数,用来判断某个节点是否满足容器的基本要求,如

2.3.4 priority

  priority注册

2.3.5 proportion

  针对队列。

type queueAttr struct {
    queueID api.QueueID       // 队列的id
    name    string            // 队列的名字
    weight  int32             // 队列的权重,决定分配到的资源的多少
    share   float64           // 参考drf处的share

    deserved  *api.Resource  // 声明的资源总量
    allocated *api.Resource   // 实际分配到的资源总量
    request   *api.Resource   // 该队列中所有job声明的要分配的资源总量
}

  proportion根据各个队列声明的权重和全局的资源总量,初始化deserved的值,根据全局的job初始化allocated和request的值。并监听全局的资源释放和申请事件,更新队列的状态。(暂时理解为队列级别的drf策略。)
  proportion注册的function分别是:

2.4 Action

3.运行流程

启动一个调度器的过程:

  1. 启动cache
  2. 载入Scheduler的配置(默认配置为2个action,6个plugin)
  3. 等待一个period后,执行调度,开启会话
  4. 执行action

代码:(kube-batch\pkg\scheduler\scheduler.go)

// Run runs the Scheduler
func (pc *Scheduler) Run(stopCh <-chan struct{}) {
	var err error

	// Start cache for policy.
	go pc.cache.Run(stopCh)
	pc.cache.WaitForCacheSync(stopCh)

	// Load configuration of scheduler
	schedConf := defaultSchedulerConf
	if len(pc.schedulerConf) != 0 {
		if schedConf, err = readSchedulerConf(pc.schedulerConf); err != nil {
			glog.Errorf("Failed to read scheduler configuration '%s', using default configuration: %v",
				pc.schedulerConf, err)
			schedConf = defaultSchedulerConf
		}
	}

	pc.actions, pc.plugins, err = loadSchedulerConf(schedConf)
	if err != nil {
		panic(err)
	}

	go wait.Until(pc.runOnce, pc.schedulePeriod, stopCh)
}

func (pc *Scheduler) runOnce() {
	glog.V(4).Infof("Start scheduling ...")
	scheduleStartTime := time.Now()
	defer glog.V(4).Infof("End scheduling ...")
	defer metrics.UpdateE2eDuration(metrics.Duration(scheduleStartTime))

	ssn := framework.OpenSession(pc.cache, pc.plugins)
	defer framework.CloseSession(ssn)

	for _, action := range pc.actions {
		actionStartTime := time.Now()
		action.Execute(ssn)
		metrics.UpdateActionDuration(action.Name(), metrics.Duration(actionStartTime))
	}
}
